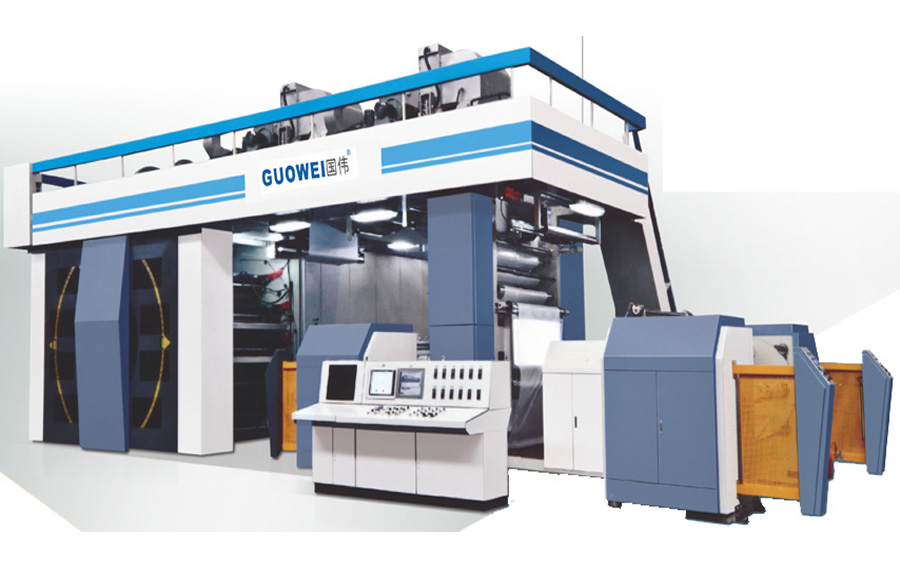

衛星式柔印版印刷機
進料部分：
1.單放卷系統，
放卷系統氣動上料機 2.斷料自動停機；停機時，保持張力，避免物料松散或線路偏斜。
3.風軸
4.EPC（邊位控制）：具有手動/自動/中央回退功能，可左右調整收卷移動。
5. 自動張力控制系統，帶磁力制動器（10 KG）
6. 輥芯直徑：76mm
7. 出料最大直徑：1000mm
印刷部分：
1. 印刷組成：中心滾筒、印版輥、陶瓷網紋輥、腔式刮刀。
2.版輥周長：280-1000mm
3.印刷材料：樹脂板或橡膠板
4、傳動：中央滾筒大齒輪帶動印刷工位。
5、印輥升降系統：氣缸控制輥的前后移動，停機時印輥后退，機器運行時由氣缸自動前進。
收卷部分：
1.放卷系統氣動上料機
3.風軸
4.輥芯直徑：76mm
5.出料最大直徑：1000mm
干燥系統
1.采用熱風干燥，智能恒溫控制。
2、印違禁內容元之間的熱風全部由一個加熱單元提供。
3. 印違禁內容元后安裝干燥單元，風量可通過獨立風門/面板調節
4.印刷機組功率約10KW
5.印刷后干燥系統約30kw
6.頂部干燥系統包括3個烘箱，每個烘箱10kw，由獨立
中央滾筒調節
1.中央滾筒采用中空兩層結構, 由優質合金制成
2. 鋼材和精密的動平衡處理和表面電鍍處理，使框架表面無蝕刻。
3.中心壓印滾筒采用高精度進口雙列滾輪
4.軸承支撐，與中心滾筒配套進口。
5、中央壓印滾筒具有32℃恒溫系統。帶水冷系統（可選）
6.中央滾筒由大齒輪驅動
7. 中心滾筒軸向頭安裝高精度編碼器，印版滾筒和網紋輥的速度與中心滾筒同步腔室
刮刀和墨泵
1. 配備快速更換刮刀腔。
2. 采用鋁合金制成，封閉式，減少溶劑揮發
3. 保持油墨的良好粘度和清潔度。
4. 刀片和腔體密封塊易于更換和清潔。
5. 腔體內設有正反方向刮刀。反向刮刀用于密封腔室，正向刮刀用于刮墨。
7、刮刀力度均勻，調整方便。
8.供墨采用雙隔膜泵。容易吸墨。
框架和腹板運行
1. 框架由高強度和低應力的合金鑄鐵制成。采用樹脂砂工藝鑄造，振動時效處理。
2、整體式導輪結構。
3. 組裝模塊化設計。
4. 框架厚度 100mm
5. 導輥 Φ100mm (表面陽極氧化處理)
|
最大材料寬度 |
800mm |
1000mm |
1200mm |
|
最大印刷寬度 |
760mm |
960mm |
1160mm |
|
印刷顏色 |
6colors |
6colors |
6colors |
|
最大印刷速度 |
10-250m/min |
10-250m/min |
10-250m/min |
|
版材厚度 |
1.7mm/2.38mm |
1.7mm/2.38mm |
1.7mm/2.38mm |
|
整機重量 |
9800kg |
11000kg |
12000kg |
|
外形尺寸（長寬高） |
12.1x4.1x5.5m |
12.1x4.3x5.5m |
12.1x4.5x5.5m |
備注：可根據客戶要求進行量身定制
